Eine elastische Schirmkonstruktion
Der Kinetic Umbrella ist eine elastisch wandelbare Gitterstruktur für das Kreativquartier in München. Im Entwurf werden die Gelenk- und Auflagerbedingungen, sowie die Biegesteifigkeit der Stäbe gezielt kontrolliert, um eine komplexe, räumliche Formänderung des Gitters zu ermöglichen und gleichzeitig eine hohe Tragfähigkeit zu erzielen.

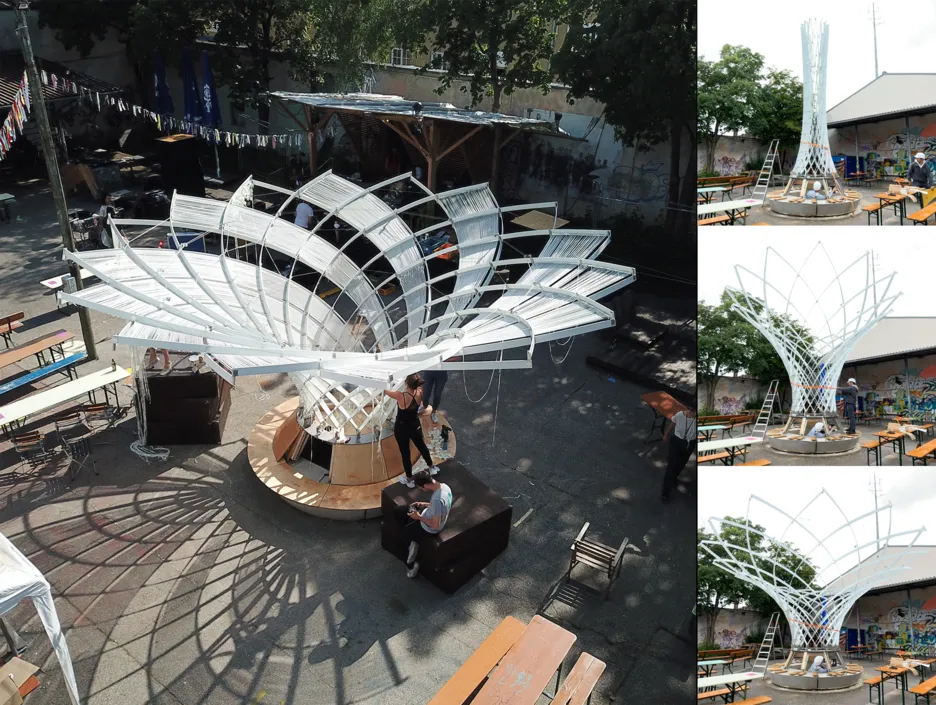

Der Kinetic Umbrella besteht aus 32 schlanken Glasfaserlamellen (8 x 80 mm), die aufrecht durch Scherengelenke verbunden sind. Das Gitter weist eine hohe Widerstandsfähigkeit gegenüber externen Lasten auf, und kann dennoch seine Form gezielt verändern. Durch Ringseile und Winden lässt sich der 6 m hohe Zylinder in einen auskragenden Trichter mit 8 m Spannweite verformen. Dabei öffnet sich das diagonale Lamellengitter und spannt eine textilen Sonnenschutz auf.

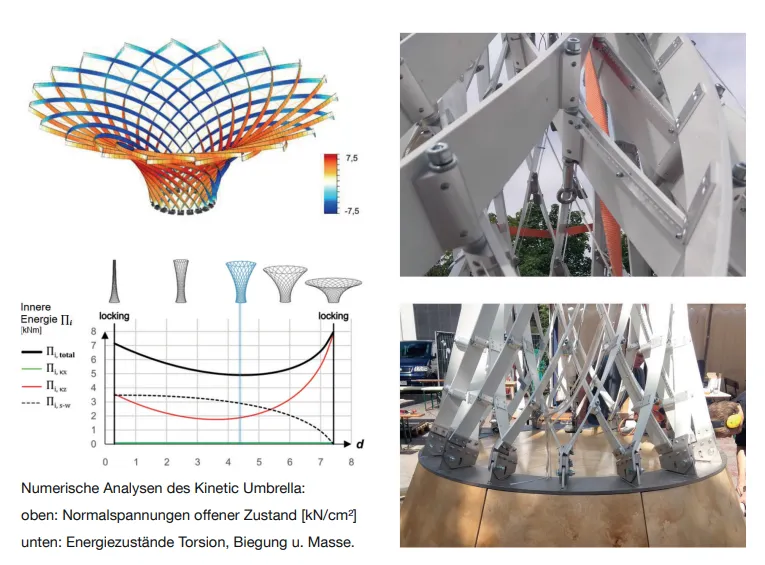

Kinetische EigenschaftenDie Form und kinetischen Eigenschaften der Struktur wurden mithilfe digitaler Werkzeuge entworfen und numerisch analysiert. Dabei werden die Krümmungen der Glasfaserstäbe um drei Achsen kontrolliert und die elastische Energie, die sich durch die Biegung und Torsion einstellt, gemessen. Diese Simulationen ermöglichen nicht nur eine genaues Verständnis der Wandelbarkeit, sondern erlauben auch eine Vorhersage über die natürlichen Energie- und Gleichgewichtszustände der Struktur. | KonstruktionDie Lamellen aus glasfaserverstärkten Kunststoff sind diagonal in zwei Lagen gefügt. Sie werden mit Stahlbolzen durch Aluminiumgelenke und Gleitlager verbunden, und ermöglichen damit einen reibungslosen Mechanismus. Das Gitter ist auf einer ringförmigen Stahlkonstruktion gelagert, die eine Kippbewegung der Lamellen zulässt. Ein Seilring wird über Rollen im Inneren der Konstruktion kontrolliert ausgelassen und lässt das Gitter einfach aufklappen. Ein zusätzliches Ringseil fixiert die ausgefaltete Form. |
Projektleitung und TeamM. Sc. Jonas Schikore | Partner, Sponsoren und FörderungProf. Dr.-Ing. Eike Schling |
