Allgemeine Nutzung
F: Ich kann mich nicht am Laser einloggen?
A: Die Voraussetzung zur Nutzung des Lasers ist die Teilnahme am Laserkurs.

Laserdatei
F: Wie muss ich meine Datei vorbereiten um diese Lasern zu können?
A: Exportiere eine dxf(2007)-Datei aus deinem CAD-Programm und öffne diese in Illustrator. Kopiere deine Zeichnung nun in die folgende Laservorlage. Halte dich danach an die folgenden Punkte:

• Verwende die voreingestellten Farben z.B. Schnitt = Rot (255-0-0), Gravur = Blau (0-0-255), alle diese Farben sind RGB-Volltöne.
• Überprüfe den Dokumentfarbmodus, dieser sollte RGB sein (Datei > Dokumentfarbmodus > RGB-Farbe).
• Achte auf 0,01 pt Strichstärke und 100% Deckkraft bei allen Vektoren.


F: Wie groß ist die Arbeitsfläche der Laser?
A: Arbeitsbereich blaue Laser 810 mm x 450 mm, roter Laser 1210 mm x 610 mm;


F: Ich würde gerne ein Photo lasern, was muss ich dabei beachten?
A: Wandle hierzu dein Photo in Photoshop in Schwarzweiß um und öffne es anschließend in Illustrator.

• Wähle das Photo aus und klicke in der oberen Einstellungsleiste auf „Bildnachzeichner“.
• Je nachdem wie detailliert du dein Bild haben möchtest wähle einer der verfügbaren Einstellungen aus > Bestätige diese mit „Umwandeln“.
• Nun sollte Illustrator dir dein Photo in Form von Vektorgrafiken anzeigen, welche sich lasern lassen.


F: Ich möchte gerne einen Stempel lasern, was muss ich dabei beachten?
A: Schau dir doch einfach mal die Skript Stempellasern an. Dort findest du viele hilfreiche Tipps. Verwende zudem die Dokumentvorlage Stempel.


Laser-Software

F: Mein Laserauftrag erscheint in der Software nicht links oben in der Ecke.
A: Überprüfe folgende Punkte:

• Wurde beim Druckauftrag senden das Dokument in den Nullpunkt gelegt?
• Ist die Dokumentengröße richtig eingestellt?


F: Die Lasereinstellungen lassen sich nicht öffnen.
A: Die Einstellungen lassen sich nur öffnen, wenn der PC mit dem Laser verbunden ist.

• Ist der Laser an? Wenn nicht musst du eine Fräsmünze in den Münzautomaten werfen!
• Ist die Verbindung zum Laser unterbrochen? Überprüfe ob das USB Kabel richtig angeschlossen ist!


F: Meine Datei wird nicht oder falsch im Laserprogramm angezeigt.
A: Überprüfe die Einstellungen deiner Datei in Illustrator nochmals!

• Farben/Strichstärken/…
• Sind Gruppen, Blöcke oder Schnittmasken vorhanden? Wenn ja löse diese auf oder lösche sie
• Sind bei  Geometrien und Linien die Flächenfarben ausgeschaltet?


F: Die Uhr des Münzautomaten blinkt und der Laser startet nicht.
A: Zum Starten wird eine Lasermünze benötigt!


F: Was ist denn dieser Air Assist?!
A: Beim roten Laser müsst ihr für jede Farbe die der Laser bearbeiten soll den Air Assist einstellen. Für Gravur bei dickem Material könnt ihr hier getrost 100% nehmen, schneidet ihr dünne Pappe oder Papier, fliegen euch die Teile aber weg. Hier also entsprechend niedriger. Anschließend auf „Festlegen“ klicken. Sollte der selbe Fehler weiter auftauchen habt ihr noch andere Farben in eurem Dokument (meistens schwarz). Überprüft entweder euer Dokument in Illustrator, oder wählt alle anderen Farben aus und wählt bei „Modus“ „Skip“.


F: Der Laser geht nicht an.
A: Überprüfe folgende Punkte:

• Wurde eine Fräsmünze in den Münzautomaten geworfen?
• Es wurde eine Fräsmünze den Münzautomaten geworfen und der Laser rührt sich nicht, dreht am roten Knopf und zieht ihn nach oben. Da die Laser gerne als Ablage verwendet werden kommt es vor, dass der Notschalter gedrückt wird.
• Die Laser ohne Display haben leider die Eigenart, dass das grüne Lämpchen auch leuchtet wenn der Laser nicht läuft, da es bei eingeschaltetem PC Strom über den USB Anschluss bekommt. Vergewissert euch also, dass er an ist (nachdem der Zähler läuft, selbstverständlich). Ihr könnt ihn auch über den Power Knopf im Laserprogramm einschalten.
• Überprüfe ob das Stromkabel an den Laser angeschlossen ist.


F: Der Laser fährt nicht an die richtige Position.
A: Überprüfe folgende Punkte:

• Ist der Lasertisch exakt in der linken oberen Ecke des Lasers?
• Wurde beim Druckauftrag senden das Dokument in den Nullpunkt gelegt?
• Ist die Dokumentengröße richtig eingestellt?
• Laser zurück an XY-Ursprung fahren lassen mit der jeweiligen Bedientaste in der Oberfläche am PC.


F: Der Laser stoppt.
A: Überprüfe folgende Punkte:

• Ist die Zeit abgelaufen?
• Wurde die Datei vom USB Stick aus gelasert? Alle Dateien sollten vor dem Lasern auf die Lokale-Festplatte des Laser-PCs gespeichert werden, der USB Stick sollte danach gleich wieder entfernt werden.
• Ist die Verbindung vom Laser zum PC unterbrochen?
• Ist der Laser aus? Bei zu großen Dateien, mit vielen Linien oder Liniensegmenten kann sich der Laser aufhängen. In diesem Fall hilft nur, die Datei zu verkleinern oder in mehreren Schritten an den Laser zu schicken.


F: Der Laser fährt die Linien ab, schneidet aber nicht.
A: Die Klappe des Lasers ist offen. Im Deckel des Lasers sind Kontakte, die sicherstellen dass der Laser zu ist. Manchmal schliesst der Deckel nicht richtig. In diesem Zustand fährt der Laser zwar die Linien ab, ihr seht aber nur den roten Punkt. Ob der Laser zu ist seht ihr daran, dass der rote Punkt am Laserkopf aus geht, oder wenn die Meldung „Klappe offen“ nicht mehr angezeigt wird. Ein sanfter Schlag auf den Deckel behebt das Problem in den meisten Fällen.


F: Der Laser verhält sich wie ein Drucker.
A: Die Datei hat vermutlich Rastergrafiken. Schwarz, alle nicht-255er Farbwerte und Flächen werden als Rastergrafik 'wie beim Plotten' gelasert.


F: Laserstrahl ist zu schwach.
A: Überprüfe folgende Punkte:

• Ist die Düse am Laserkopf frei? Dies kann mit dem Finger an der Düse nachgeprüft werden.
• Ist der Laserpunkt im Ruhezustand ein kleiner, roter Punkt mit genauen Konturen?
• Ist der Strahl rechts schwächer als links?
  -> BITTE IM DDL MELDEN!  Das Problem scheint schwerwiegender zu sein!
  -> KEINESFALLS „einfach mehr Power einstellen“!  Damit zerstört ihr die sehr teure Linse!

Ausschließlich Studenten der Technischen Universität München und Mitarbeiter der Fakultät für Architektur dürfen die Laser benutzen. Die Voraussetzung zur Nutzung des Lasers ist die Teilnahme am Laserkurs.

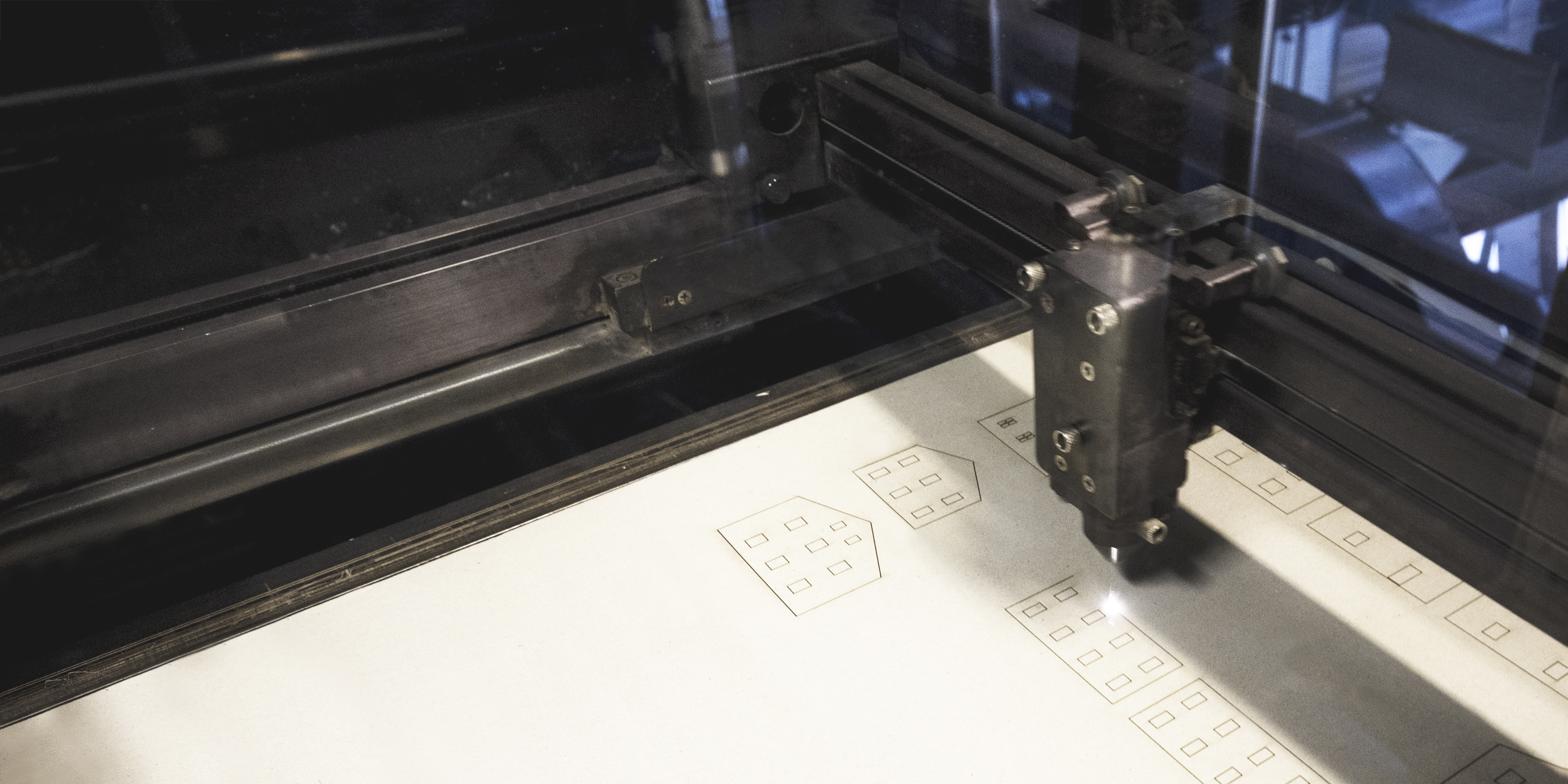

3x PLS 6.60 (blau) - Die Maschinen sind ausgestattet mit einer 65 Watt CO² Laserröhre.

• Arbeitsbereich: 810 mm x 450 mm

1x ILS 12.75 (rot) - Die Maschine ist ausgestattet mit einer 75 Watt CO² Laserröhre, und kann optional um eine zweite Laserröhre erweitert werden.

• Arbeitsbereich: 1210 mm x 610 mm

Aus gesundheitlichen und technischen Gründen können viele Materialien an unseren Lasermaschinen nicht geschnitten oder graviert werden. Die folgende Auflistung gibt einen Überblick, wird jedoch laufend angepasst.

Erlaubte Materialien:

• Pappen (Graupappe, Finnpappe, Chrompappe, Fotokarton)
• Papier
• Furnier
• Sperrholz
• Vivak, Acrylglas GS/XT (NUR ohne Schutzfolie!)

Verbotene Materialien:

• PVC und alle PVC-haltigen Materialien
• MDF
• Kunststoffe (ausser die oben genannten)
• Folien
• Gummi/Moosgummi
• Depafit/Kappa
• Styrodur
• Styropor
• Hartschäume
• Metalle
• Stein

• .ai-Format
• Vektoreindatei (keine Gruppierungen oder Schnittmasken)
• RGB Vollfarben z.B. Schnitt = Rot (255-0-0), Gravur = Blau (0-0-255)
• Dokumentfarbmodus: RGB
• Strichstärke: 0,001pt
• 100% Deckkraft

Wir haben für Euch ein Skript für die Benutzung des Lasers erstellt.

Download Skript (PDF)

Download Dokumentvorlage (Adobe Illustrator)

Download Checkliste (PDF)

Download Skript Stempellasern (PDF)

Download Dokumentvorlage Stempel (Adobe Illustrator)

Die Bezahlung des Lasers erfolgt über einen Münzautomaten. Die passenden Münzen gibt es im Automaten neben den Laserrraum. Läuft die Zeit ab schaltet sich der Laser automatisch aus und stoppt somit den Laservorgang.

• Blauer Laser:  2€ / 16 Minuten
• Roter Laser:   2€ / 12 Minuten
